РАЗРАБОТКА СИСТЕМ ПНЕВМОТРАНСПОРТА

Комплектация

ACCM

Ручное управление


Насосы комплектуются исполнительными механизмами с ручным приводом и не могут управляться дистанционно

ACCA

Автоматическое управление

Насосы комплектуются исполнительными механизмами с пневмоприводами, а также необходимыми элементами удаленного контроля за работой насоса и панелью автоматического управления. Работает без предварительного набора давления.

ACCU

Автоматическое управление

Насосы комплектуются исполнительными механизмами с пневмоприводами, а также необходимыми элементами удаленного контроля за работой насоса и панелью автоматического управления. Работает с предварительным набором давления.

Стандарт

Централизованная автоматическая система управления

Расширенная версия комплектации ACC, основным отличием является установка персонального компьютера с отображением на нем полной информации о работе насосов, пневмотранспортной магистрали, приемных бункеров

       Пневматические камерные насосы служат для введения порошкообразных и мелко-зернистых сыпучих материалов в трубопровод пневмотранспортных установок нагнетательного типа.
       С помощью таких насосов транспортируется цемент на цементных заводах, апатитовый концентрат и фосфоритная мука на заводах минеральных удобрений; глинозем на алюминиевых заводах; угольная пыль на электростанциях; кварцит и колошниковая пыль в доменных цехах; формовочные материалы в литейных цехах, и многие другие сыпучие материалы в самых различных отраслях промышленности.

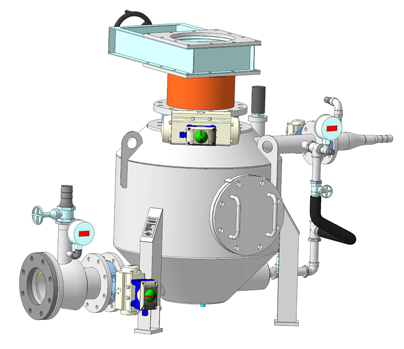

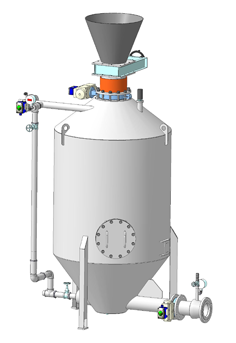

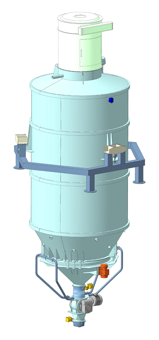

       Камерный насос представляет собой цилиндрический резервуар с верхним и нижним коническими днищами. Транс¬портируемый материал вводится через отверстие в верхнем днище, плотно закрывающееся специальным клапаном. После загрузки материала и герметизации резервуара, в последний подается сжатый воздух; в нижнюю часть резервуара — для интенсивного аэрирования материала, а в верхнюю часть — для созда¬ния необходимого давления в резервуаре. Сжатый воздух подается также и в форсунку для образования сме¬си определенной концентрации из материала и воздуха.
       Взрыхленная сжатым воздухом, аэрированная масса материала поступает под действием разности давлений в транспортный трубопровод и, смешиваясь с воздухом от форсунки и аэрирующих устройств, движется по трубопроводу до места назначения.
       По способу подачи материала в транспортный трубопровод, различаются камерные насосы с верхней и нижней выгрузкой из камеры.
       Камерные насосы работают периодически, поэтому для увеличения производительности и создания условий, близких к непрерывному процессу транспортирования, применяют сдвоенные (двухкамерные) установки пневматических камерных насосов. В то время как резервуар одного камерного насоса раз¬гружается и материал направляется в транспортный трубопровод, другой камерный насос загружается материалом.
       Опыт эксплуатации двухкамерных насосов, работающих на один транспортный трубопровод, показывает, что производительность транспортировки значительно вырастает, а расход воздуха изменяется не значительно.
       Предприятием освоен выпуск трех основных серий пневмокамерных насосов – АСС- 700, 1000 и 1300. Такая номенклатура обеспечивает различный объем камеры насоса – от 120 литров до 2500 литров. В общей сложности, стандартно выпускаются 10 моделей насосов. Любой из насосов доступен в четырех комплектациях – ACCM, ACCA, ACCU и ACCN.

Комплектация ACCM Ручное управление

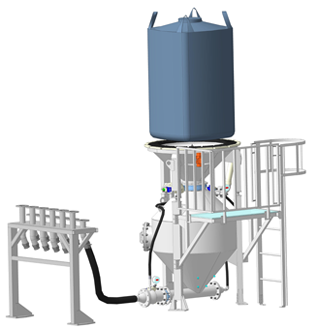

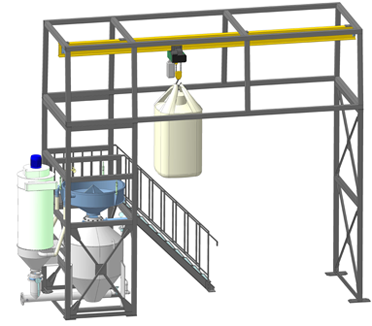

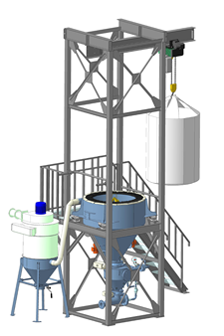

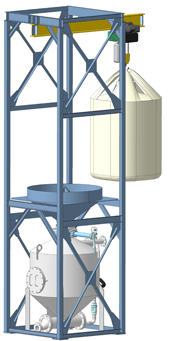

       Насосы комплектуются исполнительными механизмами с ручным приводом и не могут управляться дистанционно. Данный вариант оптимален при незначительных и/или периодических операциях подачи продукта.        Примеры применения: Пневмокамерный насос объемом 1500л работающий в составе поста растарки биг-бэгов; Насос объемом 200л работающий в составе аспирационной установки и обеспечивающий подачу собранной пыли несколько раза в сутки.

Комплектация ACCA Автоматическое управление

       Насосы комплектуются исполнительными механизмами с пневмоприводами, а также необходимыми элементами удаленного контроля за работой насоса и панелью автоматического управления. Насосы данной сборки работают без предварительного набора давления в камере насоса и обеспечивают эффективную работу на коротких и средних дистанциях – до 80м. (Возможна подача на дистанцию до 500м со значительной потерей производительности).
Недостатком данной комплектации является нерациональный расход воздуха при больших дальностях подачи, и невозможность объединения группы насосов на 1 пневмотранспортную магистраль.

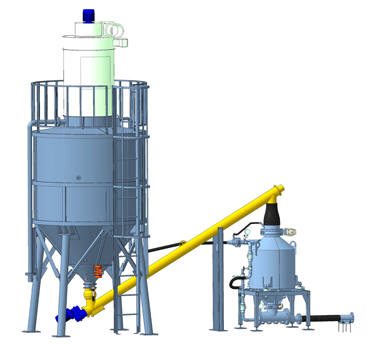

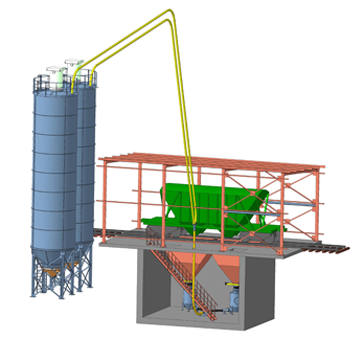

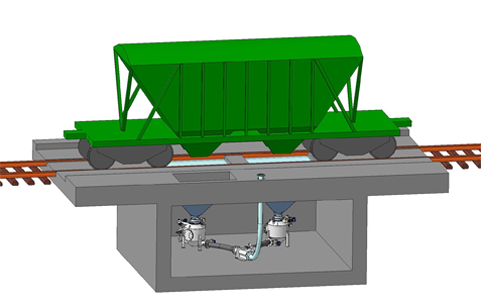

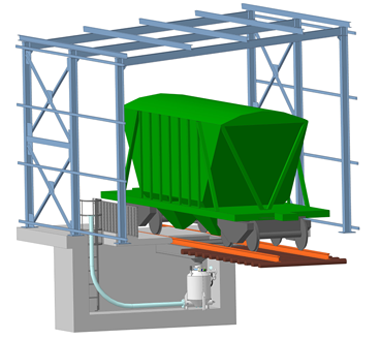

       Примеры применения: Одиночный пневмокамерный насос на подаче из силоса в расходные бункера рядом стоящего БСЦ. Разгрузка вагона хоппера одним насосом, с подачей в накопительный силос.

Комплектация ACCU Автоматическое управление

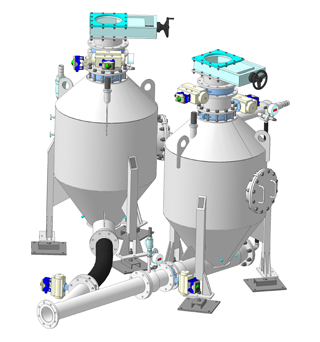

       Насосы комплектуются исполнительными механизмами с пневмоприводами, а также необходимыми элементами удаленного контроля за работой насоса и панелью автоматического управления. Насосы данной сборки работают с предварительным набором давления в камере насоса. В зависимости от проектных требований может быть реализована схема одновременной работы двух насосов в одну пневмотранспортную магистраль. При этом комплектация включает дополнительный узел независимой подачи сжатого воздуха непосредственно в пневмотранспортную магистраль. Панель управления обеспечивает работу как одним, так и двумя насосами одновременно.
Данный вариант является самым современным механизмом для пневмотранспорта и может быть применен на значительных дистанциях подачи (свыше 500м). Эти насосы прекрасно работают в пневмотранспортных системах не только в одиночном режиме, но и парном, что увеличивает производительность в 1,5-2 раза.
       Примеры применения: Подача цемента из 2-х силосов по одной пневмотранспортной магистрали в несколько расходных бункеров, удаленно стоящего БСЦ. Разгрузка вагона хоппера двумя насосами с подачей по одной пневмотранспортной магистрали в группу накопительных силосов.

Комплектация ACCN Централизованная автоматическая система управления

       Централизованная автоматическая система управления на базе персонального компьютера. (Расширенная версия комплектации ACCU). Основным отличием является установка персонального компьютера с отображением на нем полной информации о работе насосов, пневмотранспортной магистрали, приемных бункеров. Это позволяет полностью автоматизировать всю систему перекачки сыпучего материала с визуализацией процесса на дисплее управления.
       Примеры применения: Подача цемента из 6 силосов по одной или двум пневмотранспортным магистралям в несколько приемных бункеров, удаленно стоящего БСЦ. Автоматика контролирует уровень материала в бункерах и переключение пневмотранспортного потока между бункерами, а также осуществляется визуальный контроль за работой насоса.

Подробная информация о комплектации насосов представлена в таблице. В зависимости от проектных требований комплектация конкретного изделия может быть изменена.

ACCM ACCA ACCU
Загрузочная заслонка (Италия)
с рукояткой с пневмоприводом с пневмоприводом
Дополнительная отсечная загрузочная заслонка (Италия)
по запросу - заслонка с рукояткой по запросу - с пневмоприводом по запросу - с пневмоприводом
Разгрузочная заслонка (Италия)
по запросу по запросу с пневмоприводом
Аспирационная заслонка (Италия)
по запросу по запросу с пневмоприводом
Манометр (Россия)
технический, показывающий с аналоговым выходом с аналоговым выходом
Система аэрации днища насоса (Россия)
есть Есть есть
Индикатор заполнения камеры насоса (Россия)
по запросу Есть есть
Центральный узел продува трассы в т.ч.
манометр цифровой с аналоговым выходом, клапан с пневмоприводом
нет по запросу есть
Клапан подачи воздуха в камеру насоса
с рукояткой с пневмоприводом с пневмоприводом
Вентиля регулировочные
есть есть есть
Пневмошкаф с блоком подготовки воздуха для исполнительных
механизмов, запорной арматурой, пневмораспределителями, реле контроля давления
по запросу по запросу есть
Редуктор давления магистральный
по запросу по запросу по запросу
Фильтр магистральный
по запросу по запросу по запросу
Шкаф управления на базе контроллера SIEMENS
нет есть есть
Электрокомплектующие, в т.ч. электро-кабельная и электротехническая продукция
по запросу есть есть
Комплект для сборки (фланцы ответные, крепеж)
есть есть есть

заполните форму
